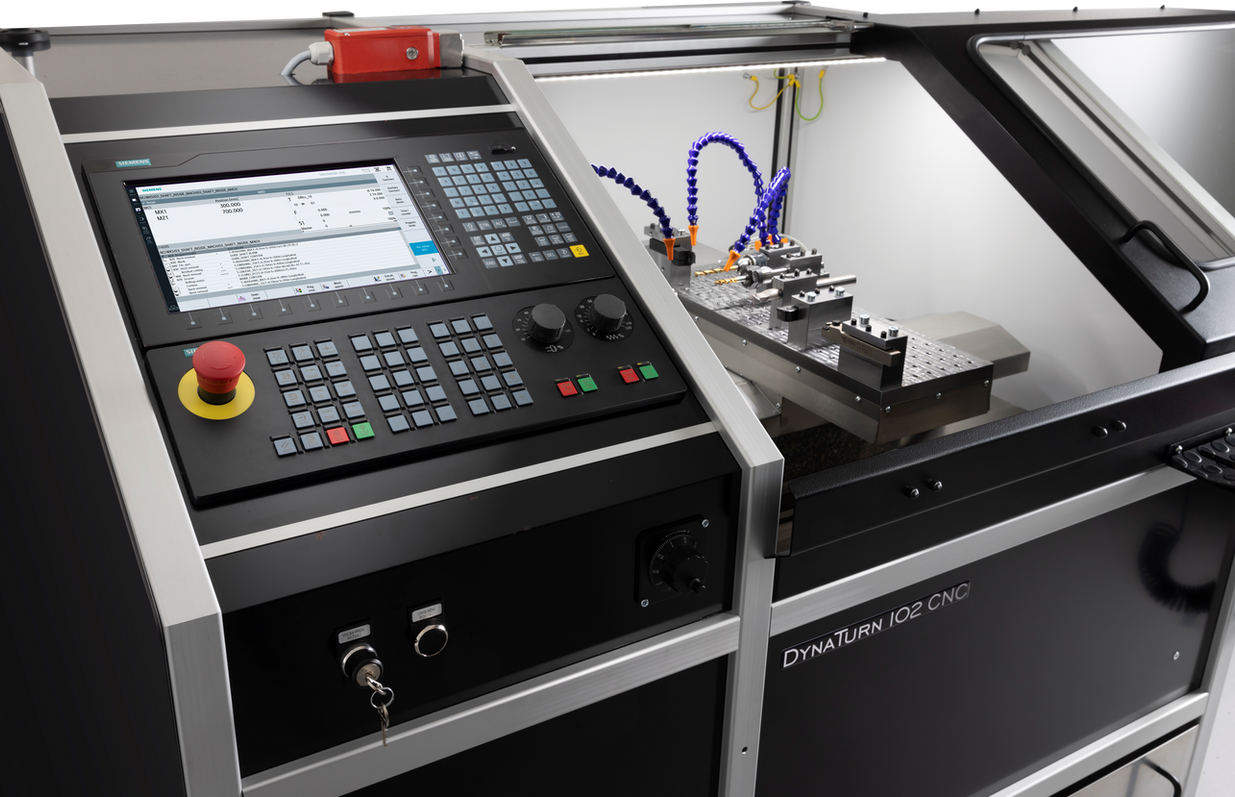

CNC soustruh DynaTurn 102 CNC je vhodný pro soustružení jednoduchých i složitých obrobků v kusové i sériové výrobě.
Kalené vřeteno z jakostní oceli uložené v kuželíkových ložiskách je zárukou přesného chodu bez vibrací.
Tuhost stroje je dána kinematickým uspořádáním a masivním ložem z litého granitu "mineral casting". Podélný a příčný suport tvoří dohromady robustní křížový stůl uložený v předepnutém valivém vedení. Stroj bez problémů zvládá obrábění i těžce obrobitelných materiálů jako je nerez, titan atd.
3DSOLID s.r.o.
Stroj se standardně dodáván se SINUMERIK 828D alternativně v ekonomické variantě se SINUMERIK 808D ADVANCED od společnosti Siemens.
SINUMERIK 828D a digitální dvojče “Digital Twin” zahrnuje software pro správu celého životního cyklu produktu v reálném i virtuálním světě. Díky tomu, lze efektivně plánovat a optimalizovat výrobní i vývojové procesy.
| Název | Unit | Value |
|---|---|---|
| Oběžný průměr nad suportem | mm | 102 |
| Vrtání vřetena | mm | 28 |
| Rozměr příčného suportu | mm | 536 x 200 |
| Upínací otvory v rastru | mm | 25 x 25 (M8) |
| Ukončení vřetena | mm | 50h7 |
| Pojezd v ose „X“ | mm | 320 |
| Pojezd v ose „Z“ | mm | 290 |
| Rozsah posuvů „X“, „Z“ | mm / min | 0 - 15000 |
| Oběžný průměr nad ložem | mm | 250 |
| Výkon vřetena | kW | 3,7 |
| Nožový držák | mm | Ø16H7 |
| Hmotnost stroje | kg | 500 |
| Univerzální sklíčidlo | mm | Ø80, Ø100, Ø125 |
| Otáčky vřetena | ot. / min | 6000 |
| Elektrická přípojka | V / Hz / kW | 3 x 400 / 50 / 5 |
| Nožový držák | mm | 16 x 16 |
| Rozměr stroje D x Š x V | mm | 1500 x 1150 x 1300 |
| Rozměr přepravní bedny D x Š x V | mm | 1600 x 1200 x 1500 |
| Transportní hmotnost | kg | 600 |
